3*50+1*25銅芯電纜/鋁芯電纜載流量以及國標電纜廠家選擇

3*50+1*25的鋁電纜能承受63千瓦的負荷。由三相電機公式得：P=1.732UIcosΦ。所以功率P=1.732*0.8*0.38*120=63千瓦，cosΦ為0.8。

電壓為380V，3*50+1*25的鋁電纜的安全載流量為120A。根據電流120A，查電纜手冊YJV知，功率為63千瓦在正常范圍之內。

3*50+1*25的銅芯電纜能帶87kw，電流155A。

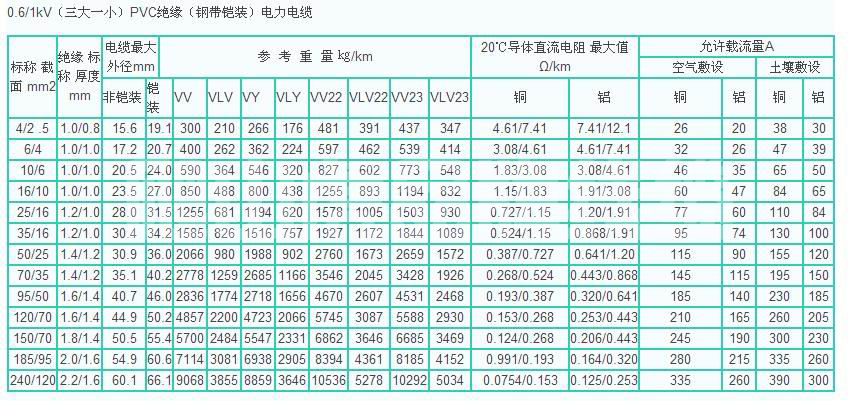

查下表，可以查得3*50+1*25的銅芯電纜在土壤敷設時的安全載流量為155A。

銅線電阻率：ρ＝0.0172Ωmm2/m。

電纜截面積：S=50mm2。

電纜的電阻：R＝ρ×L/S=0.0774Ω

電纜的電壓降為：U＝IR=155X0.0774=12v

電纜的電壓損失率:12/380=3.2%《城市配電網規劃設計規范》規定380V電壓波動要求在+5%和-7%之間。該電壓損失在規范要求之內，可以按155A電流進行計算功率：

P=1.732UIcosφ

=1.732x0.38x155x0.85

=87kw（按三相市電計算，功率因數取0.85）

選擇電線電纜廠家需要注意什么？

觀察電纜產品的質量：電纜導體應光亮，直流電阻和導體結構尺寸應符合標準。不管是鋁或銅材料都要明亮，導電性要良好。

比較價格：在購買電線電纜的時候要多對比廠家給出的價格，綜合考慮之后選擇一家性價比較高的廠家。

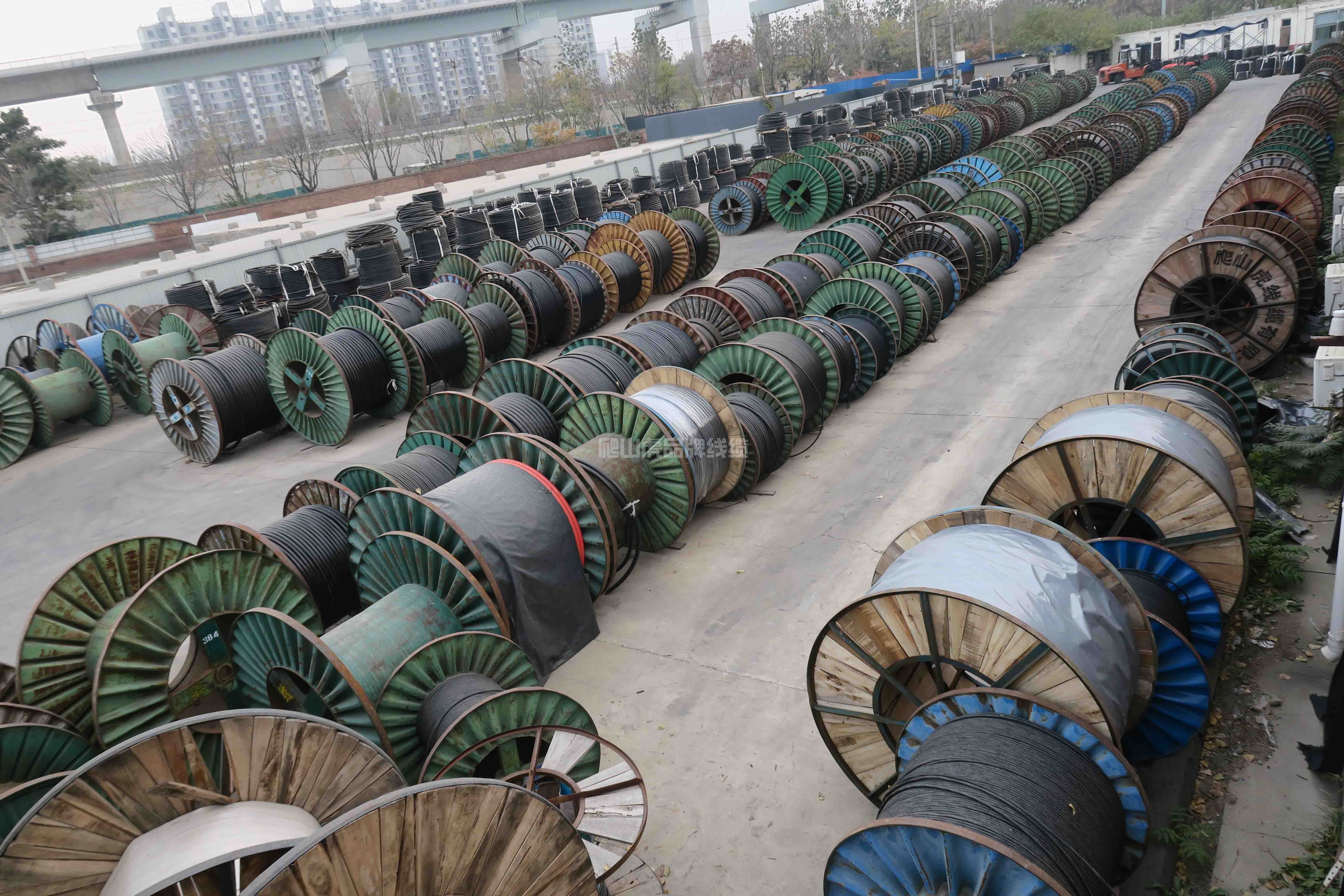

看廠家的供應量：電纜與一般產品不同，包括編織密度、規格以及材料都會有差別，使得生產很慢，導致很多小型電纜廠家?guī)齑娌蛔?。電線電纜的生產需要很多步驟，這可能會導致交貨時間的延長和客戶的損失。

售后服務：很多廠家只專注于銷售，產品售出后似乎與他們沒有任何關系，導致一些客戶沒有辦法投訴。在購買電纜的時候，一定要選擇有完善售后服務的電纜廠家，這樣才能確保電纜的購買和安裝有保障。

鋁芯電纜的優勢：

價格便宜：銅桿是鋁桿價格的3.5倍、銅的比重又是鋁的3.3倍，所以鋁芯電纜比銅芯電纜便宜多的多，適合于低資工程或臨時用電。

電纜很輕：鋁芯電纜的重量是銅芯電纜的40%，施工運輸都成本低。

抗氧化，耐腐蝕：鋁在空氣中與氧反應很快生成一種氧化膜，能防止進一步氧化，所以鋁導線是高電壓、大截面、大跨度架空輸電的必選材料。

盡管鋁芯電纜和便宜，但是銅電纜在電纜供電中，特別是地下電纜供電領域，具有突出的優勢。地下使用銅芯電纜供電具有事故率低、耐腐蝕、可靠性高、施工維護方便等特點。這也是國內目前在地下電纜供電中主要采用銅電纜的原因所在。

銅芯電纜的優勢：

電阻率低：銅芯電纜的電阻率比鋁芯電纜的電阻率約高1.68倍

延展性好：銅合金的延展率為20~40%，電工用銅的延展率在30%以上，而鋁合金僅為18%。

強度高：常溫下的允許應力，銅比鋁分別高出7~28%。特別是高溫下的應力，兩者相差更是甚遠。

抗疲勞：鋁材反復折彎易斷裂，銅則不易。彈性指標方面，銅也比鋁高約1.7~1.8倍。

穩定性好：銅芯抗氧化，耐腐蝕，而鋁芯容易受氧化和腐蝕。

載流量大：由于電阻率低，同截面的銅芯電纜要比鋁芯電纜允許的載流量(能夠通過的最大電流)高30%左右。

電壓損失低：由于銅芯電纜的電阻率低，在同截面流過相同電流的情況下，銅芯電纜的電壓較小，同樣的輸電距離，能保證較高的電壓質量。在允許的電壓降條件下，銅芯電纜輸電能達到較遠的距離，即供電覆蓋面積大，有利于網絡的規劃，減少供電點的設置數量。

能耗低：由于銅的電阻率低，相比鋁電纜而言，銅電纜的電能損耗低，這是顯而易見的。這有利于提高發電利用率和保護環境。

發熱溫度低：在同樣的電流下，同截面的銅芯電纜的發熱量比鋁芯電纜小得多，使得運行更安全。

抗氧化，耐腐蝕：銅芯電纜的連接頭性能穩定，不會由于氧化而發生事故。鋁芯電纜的接頭不穩定時常會由于氧化使接觸電阻增大，發熱而發生事故。因此，事故率比銅芯電纜大得多。
